Λεπτομέρειες:
|
| Keywords: | European Standard Single Girder Overhead Crane | Capacity: | 1-5ton |
|---|---|---|---|
| Feature: | Frequency Control And Braking | Span: | 5-15m |
| Max. lifting height: | 9m,12m,6m | Control method: | Wireless Remote Control |
| Advantage: | High Transmission Efficiency | Application: | workshop,Warehouse,factory |
| Επισημαίνω: | μικροί ευρωπαϊκοί ενιαίοι υπερυψωμένοι γερανοί δοκών,Τυποποιημένοι ενιαίοι υπερυψωμένοι γερανοί δοκών,ευρωπαϊκός έλεγχος συχνότητας υπερυψωμένων γερανών |
||

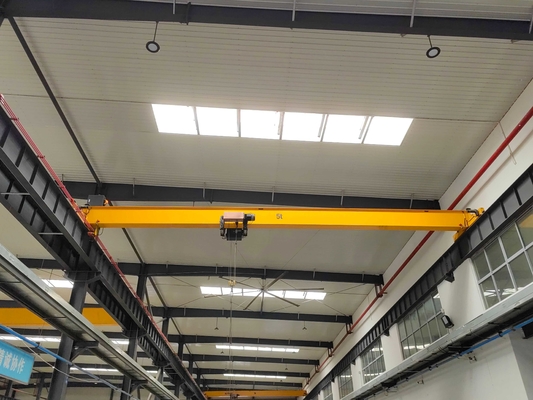

Ευρωπαϊκό Πρότυπο Ενιαίας Δοκού Γερανοί Οροφής Εύκολοι στη Χρήση με Έλεγχο Συχνότητας και Φρένα
Εισαγωγή:
Οι ευρωπαϊκοί γερανοί μονής δοκού διαθέτουν ελαφρύ βάρος, συμπαγή δομή και χαμηλή κατανάλωση ενέργειας. Με μοναδική σχεδιαστική φιλοσοφία, έχει τα χαρακτηριστικά του μικρού μεγέθους, του μικρού βάρους και της μικρής πίεσης στους τροχούς.
Σε σύγκριση με τους παραδοσιακούς γερανούς, η απόσταση ορίου από το άγκιστρο στον τοίχο είναι η μικρότερη και το ύψος του διακένου είναι το χαμηλότερο. Ο ευρωπαϊκός γερανός μπορεί να λειτουργήσει πιο κοντά στο μέτωπο και έχει μεγαλύτερο ύψος ανύψωσης, γεγονός που στην πραγματικότητα αυξάνει τον αποτελεσματικό χώρο εργασίας του υπάρχοντος εργαστηρίου. Λόγω των χαρακτηριστικών του ελαφρού βάρους και της μικρής πίεσης στους τροχούς των ευρωπαϊκών γερανών, το νέο εργαστήριο μπορεί να σχεδιαστεί με μικρότερο χώρο και πιο ολοκληρωμένες λειτουργίες. Τα μικρότερα εργοστάσια σημαίνουν σημαντική εξοικονόμηση στην αρχική επένδυση κατασκευής, καθώς και μακροπρόθεσμα κόστη θέρμανσης, κλιματισμού και άλλης συντήρησης.
Τεχνική Παράμετρος:
| Άνοιγμα | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 |
| Χωρητικότητα | t | 1~12.5t | ||||||
| Συνολικό βάρος | kg | 1781~12086 | ||||||
| Βάρος τρόλεϊ | kg | 405~740 | ||||||
| Μέγιστο φορτίο τροχού | kn | 13.5~90.94 | ||||||
| Σιδηροτροχιά ταξιδιού | P24~P43 | |||||||
| Ταχύτητα ανύψωσης | m/min | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 |
| Ύψος ανύψωσης | m | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| Συνολική ισχύς κινητήρα | kw | 4.31 | 4.31 | 4.31 | 4.31 | 4.67 | 4.67 | 4.67 |
| Ταχύτητα γερανού | m/min | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 |
| Ταχύτητα τρόλεϊ | m/min | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 |
| Λειτουργικός κύκλος | M5/A5 | |||||||
Διατάξεις Προστασίας Ευρωπαϊκού Τύπου Γερανών Οροφής
Μετατροπέας συχνότητας: Η λειτουργία προστασίας του μετατροπέα μπορεί να προστατεύσει από βραχυκύκλωμα, υπερβολικό ρεύμα, υπερθέρμανση κινητήρα, υποτάση, υπέρταση, γείωση, βραχυκύκλωμα, αποτροπή ακινητοποίησης, υπερθέρμανση ψύκτρας και προστασία υπερθέρμανσης μονάδας πέδησης κάθε μηχανισμού κίνησης.
Προστασία διανομής: Το κύριο κύκλωμα διανομής ισχύος του γερανού είναι εξοπλισμένο με προστατευτικά εξαρτήματα όπως ένας αυτόματος διακόπτης αέρα για την κύρια παροχή ρεύματος και τον κύριο επαφέα.
Προστασία βραχυκυκλώματος: Το κύριο κύκλωμα ισχύος είναι εξοπλισμένο με έναν αυτόματο διακόπτη ως προστασία βραχυκυκλώματος του γερανού. Το κύκλωμα ελέγχου είναι εξοπλισμένο με έναν αυτόματο διακόπτη αέρα μικρής χωρητικότητας ως προστασία βραχυκυκλώματος.
Προστασία υπερφόρτωσης: Οι κινητήρες κάθε μηχανισμού του γερανού είναι εξοπλισμένοι με ξεχωριστές διατάξεις προστασίας υπερβολικού ρεύματος ως προστασία υπερφόρτωσης. Ο αυτόματος διακόπτης αέρα της κύριας παροχής ρεύματος χρησιμοποιείται ως προστασία υπερφόρτωσης του γερανού.
Προστασία ακολουθίας φάσεων: Ο εξοπλισμός υιοθετεί έναν προστατευτή ακολουθίας φάσεων για την παρακολούθηση της ποιότητας της παροχής ρεύματος σε πραγματικό χρόνο. Όταν η παροχή ρεύματος δημιουργεί υπέρταση, υποτάση, απώλεια φάσης ή αλλαγή ακολουθίας φάσεων λόγω εξωτερικών αιτιών, το σύστημα ελέγχου θα διακόψει το κύριο κύκλωμα για να προστατεύσει αποτελεσματικά την ασφάλεια του εξοπλισμού και του προσωπικού.
Προστασία ορίου ανύψωσης: Ο μηχανισμός ανύψωσης είναι εξοπλισμένος με διακόπτες ορίου θέσης και διακόπτες ορίου. Οι διακόπτες ορίου θέσης διασφαλίζουν ότι ο μηχανισμός ανύψωσης σταματά αυτόματα όταν είναι στη θέση του. Οι διακόπτες ορίου μπορούν να διασφαλίσουν ότι ο μηχανισμός ανύψωσης διακόπτεται αυτόματα όταν το άγκιστρο φτάσει στη θέση ορίου.
Προστασία ορίου ταξιδιού: Οι μηχανισμοί ταξιδιού του γερανού και διέλευσης του τρόλεϊ είναι γενικά εξοπλισμένοι με διακόπτες ορίου θέσης και διακόπτες ορίου και στα δύο άκρα.
Προστασία διακοπής ρεύματος έκτακτης ανάγκης: Το κύκλωμα ελέγχου του γερανού είναι εξοπλισμένο με έναν διακόπτη έκτακτης ανάγκης. Όταν συμβεί ένα ατύχημα, η παροχή ρεύματος του κυκλώματος ελέγχου μπορεί να διακοπεί ανά πάσα στιγμή και στη συνέχεια το κύριο κύκλωμα διακόπτεται για να διασφαλιστεί η ασφαλής λειτουργία του γερανού.
Μέτρα κατά της διάβρωσης, της σκόνης και της στεγανοποίησης.
Σχεδιαστικό Σχέδιο:
Εφαρμογή:
Οι γερανοί γέφυρας μονής δοκού έχουν πολλές χρήσεις και χρησιμοποιούνται ευρέως στην πραγματική ζωή. Σε πολλά εργοστάσια, πολλοί κατασκευαστές προϊόντων επιλέγουν γερανούς για εύκολο χειρισμό και οι γερανοί οροφής μονής δοκού είναι πιο εμφανείς όσον αφορά την υποστήριξη και τη μεταφορά.
Εκτός από τα γενικά μηχανουργεία, οι γερανοί οροφής μονής δοκού χρησιμοποιούνται ευρέως σε πετρελαϊκά και πετροχημικά, κατασκευές σιδηροδρόμων, αεροδρόμια πολιτικής αεροπορίας, υδροηλεκτρικά εργοστάσια, λιμάνια, χαρτοποιία, δομικά υλικά, μεταλλουργία και άλλα εργαστήρια, αποθήκες και αυλές υλικών.
